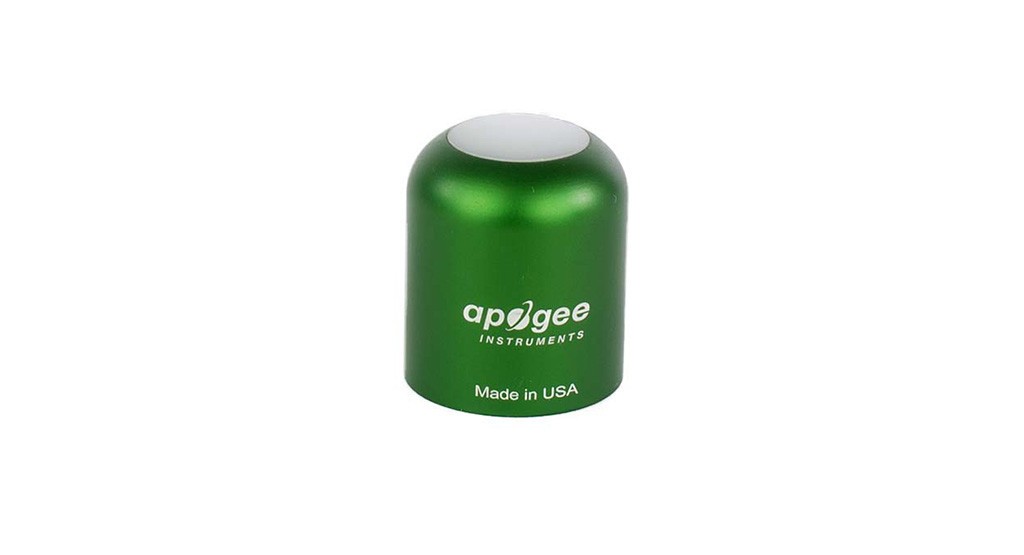

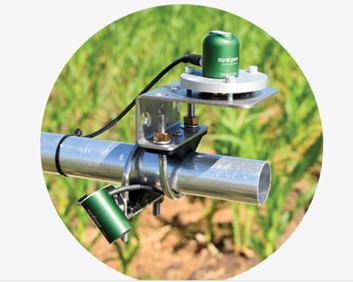

用途：S2-111-SS NDVI 傳感器是一款雙通道傳感器，用于測量 650 nm（紅光）和 810 nm（近紅外光）。傳感器采用自供電，堅固的鋁制外殼，可完全浸入水中和承受惡劣條件，高質量電纜可輕松連接數據記錄器和控制器等。電纜含一個 IP68 級別的電纜連接器，以簡化傳感器從長久安裝中拆卸和更換以進行維護和校準的過程。該傳感器的典型應用包括監測工廠監測植被樹冠。NDVI與植物冠層葉面積和葉片冠層葉綠素含量有關，常用于監測植物春季綠化和秋季衰老情況。該傳感器的模擬版本（S2-111）配有距離傳感器頭30厘米處的直插式電纜連接器，既可以作為長電纜尾纖傳感器使用，也可以與我們的microCache藍牙微型記錄器一起使用。
特點：
·應用范圍廣且包括監測工廠監測植被樹冠等；
·結構簡單安裝方便；
·多種輸出范圍和輸出信號選擇；
技術參數：

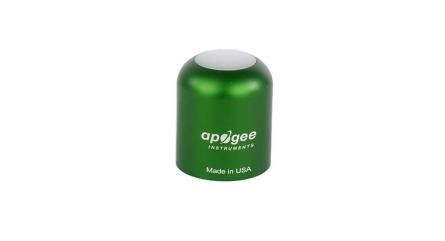

S2-111-SS植物NDVI監測-入射光傳感器 | ||
供電 | 自供電 |
|
輸出靈敏度 | 14 mV /W m-2 nm-1(紅光) 20 mV/W m-2 nm-1(近紅外光) | |
校準系數 | 0.07W m-2 nm-1mV（紅光） 0.05W m-2 nm-1/mV(近紅外光） | |
校準不確定度 | ± 5 % | |
輸出范圍 | 40 mV（紅光） 40 mV（近紅外光） | |
波長范圍 | 紅光檢測器= 650 nm ± 5 nm與65 FWHM* 近紅外光檢測器= 810 nm ± 5 nm與65 nm FWHM* | |
測量范圍 | 2*full sunlight | |
重復性偏差 | 小于1% | |
長期漂移量 | 每年低于 2% | |
響應時間 | 小于1 mS | |
視野 | 180° | |
定向（余弦）響應 | 45o時為±2%；75o天頂角時為±5% | |
響應溫度 | 每攝氏度小于 0.1 % | |
防護等級 | IP68 | |
操作環境溫濕度 | -40~70 ℃，0至100 %RH | |
尺寸規格 | 30.5 mm x 37 mm | |
重量（含5m的電纜） | 140 g | |
*FWHM=full-width half-maximum | ||

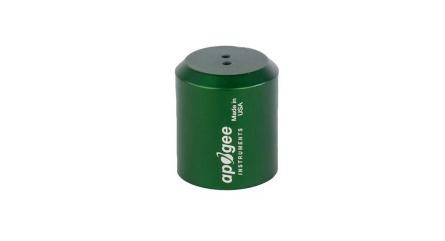

S2-112-SS植物NDVI反射光監測傳感器 | ||
供電 | 自供電 |
|
輸出靈敏度 | 12.5mV /W m-2 nm-1(紅光) 20 mV/W m-2 nm-1(近紅外光) | |
校準系數 | 0.08W m-2 nm-1/mV（紅光） 0.04W m-2 nm-1/mV(近紅外光） | |
校準不確定度 | ± 5 % | |
輸出范圍 | 15mV（紅光） 15 mV（近紅外光） | |
波長范圍 | 紅光檢測器= 650 nm ± 5 nm與65 FWHM* 近紅外光檢測器= 810 nm ± 5 nm與65 nm FWHM* | |
測量范圍 | 2*full sunlight | |
重復性偏差 | 小于1% | |
長期漂移量 | 每年低于 2% | |
響應時間 | 小于1 mS | |
視野 | 30° | |
定向（余弦）響應 | 45o時為±2%；75o天頂角時為±5% | |
響應溫度 | 每攝氏度小于 0.1 % | |
防護等級 | IP68 | |
操作環境溫濕度 | -40~70 ℃，0至100 %RH | |
尺寸規格 | 30.5 mm x 34.5mm | |
重量（含5m的電纜） | 140 g | |
*FWHM=full-width half-maximum | ||
S2-411-SS植物NDVI入射光監測傳感器 | ||
供電 | 5.5 ~24 VDC |
|
輸出靈敏度 | / | |
校準系數 | 為每個傳感器定制，并存儲在固件中 | |
校準不確定度 | ± 5 % | |
輸出范圍 | SDI-12 | |

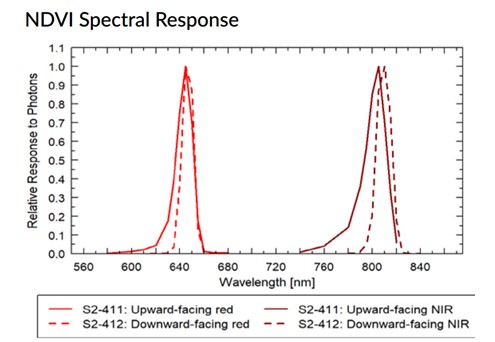

波長范圍 | 紅光檢測器= 650 nm ± 5 nm與65 FWHM* 近紅外光檢測器= 810 nm ± 5 nm與65 nm FWHM* | |
測量范圍 | 2*full sunlight | |
重復性偏差 | 小于1% | |
長期漂移量 | 每年低于 2% | |
響應時間 | 小于0.6 s | |
視野 | 180℃ | |
定向（余弦）響應 | 45o時為±2%；75o天頂角時為±5% | |
響應溫度 | 每攝氏度小于 0.1 % | |
防護等級 | IP68 | |
操作環境溫濕度 | -40~70 ℃，0至100 %RH | |
尺寸規格 | 30.5 mm x 37mm | |
重量（含5m的電纜） | 140 g | |
*FWHM=full-width half-maximum | ||
S2-412-SS植物NDVI反射光監測傳感器 | ||
供電 | 5.5 ~24 VDC |
|
輸出靈敏度 | / | |
校準系數 | 為每個傳感器定制，并存儲在固件中 | |
校準不確定度 | ± 5 % | |
輸出范圍 | SDI-12 | |
波長范圍 | 紅光檢測器= 650 nm ± 5 nm與65 FWHM* 近紅外光檢測器= 810 nm ± 5 nm與65 nm FWHM* | |
測量范圍 | 2*full sunlight | |
重復性偏差 | 小于1% | |
長期漂移量 | 每年低于 2% | |
響應時間 | 小于0.6 s | |
視野 | 30℃ | |
定向（余弦）響應 | 45o時為±2%；75o天頂角時為±5% | |
響應溫度 | 每攝氏度小于 0.1 % | |
防護等級 | IP68 | |
操作環境溫濕度 | -40~70 ℃，0至100 %RH | |
尺寸規格 | 30.5 mm x 34.5mm | |
重量（含5m的電纜） | 140 g | |
*FWHM=full-width half-maximum | ||
注：模擬信號可連接AT-100藍牙記錄器。
