用途：
ACR-01是一種測量太陽直接法向輻照度（DNI）的絕對腔輻射計。它適合用作主要參考日射熱量計。ACR-01是絕對的，因?yàn)樗ㄟ^(guò)使用電力替代來自校準檢測器靈敏度，可以追溯到國際單位制；由于在太陽能測量事件期間沒有保持電力，因此操作是被動的。ACR-01按校準到測量的順序循環操作；校準模式（零點和自校準）關閉一個臨時快門，測量模式（輻照度）打開。校準時間通常為6分鐘（零點校準3分鐘，絕對校準3分鐘），測量時間通常為24分鐘。
它是一種現代可負擔得起的替代品，可替代現有的H-F和TMI儀器。
特點：
● 簡單、創新、耐用
● 用硅可追溯電力代替太陽能進行自校準
● 自校準>太陽能測量的連續操作循環
● 精密孔徑，25mm厚
● 雙穩態旋轉光學快門
技術參數：

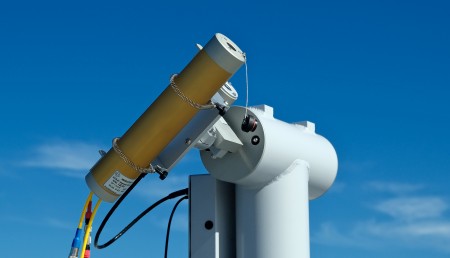

ACR-01直接輻射傳感器 | 圖片 | |
全開角度 | 5° |
|
坡度角 | 1° | |
極限角度 | 4° | |
輻照度 | 0-1400 W/m2 | |
光學藍寶石光譜范圍 | 0.2–5.5mm；T=86% | |
響應時間（95%） | 2.5秒。 | |
主孔徑（典型） | ?6,000 ±0.5μm; 25μm厚；鍍金的 | |
探測器表面黑色涂層 | 碳納米管 | |
絕對靈敏度（典型） | 2-3μV/W.m-2，20°C時 | |
校正系數（CF） | 0.9980（標稱值） | |
工作溫度 | -10至+40°C | |
結構鋁和不銹鋼重量 | 1.25kg（輻射計頭） | |
ACR-01控制（包括在內） | ||
百葉窗/加熱器控制盒 | 為Keysight 34903A/DAQM903A配置 | |
電源 | 12VDC，2A，用于快門/加熱器控制盒 | |
加熱器電纜（P/N 141.1113） 信號電纜（P/N 141.1114） | 為Keysight 34901A/DAQM901A配置 | |
接口引線 | 6m，PU：加熱器；百葉窗信號 | |
ACR-01配置文件模板 | 適用于Keysight Benchlink數據記錄器專業軟件 | |
