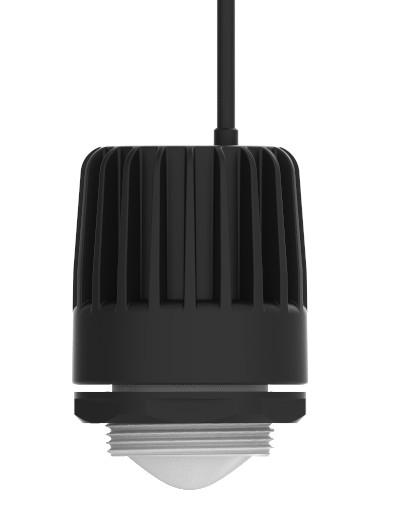

用途：DJ-4001 雷達水位計（80Ghz）是專門針對水文檢測進行設計的雷達。該雷達采用FMCW模式，非接觸式安裝設計，體積小巧，結構緊湊、精度高，功耗低，抗干擾能力強。適用于湖泊河流、山洪預警、蓄水池、污水管網等水位監測。
技術規格：
DJ-4001 雷達水位計（80Ghz） | ||
測量參數 | 水位高度/距離 |
|
測量精度 | ±2mm | |
量程 | 0.1～40m | |
分辨率 | 1mm | |
啟動時間 | 100ms（最快） | |
發射頻率 | 77～81Ghz(帶寬4G) | |
輸出功率(EIRP) | ≤20dBm(典型值為13dBm) | |
波束寬度 (-3dB) | 水平方向： 6° 垂直方向： 6° | |
供電和通訊： | ||
電源供應器 | 9-24 VDC（典型值為12V） | |
耗電 | 20mA | |
線纜 | 4根線：電源線、地線、數據線A、B | |
波特率 | 默認115200，可調 | |
通訊協議 | 使用RS485通信方式，ASCII/Modbus協議可自由切換 | |
工作環境： | ||
工作溫度 | -45℃ - 85℃ | |
尺寸規格： | ||
外形尺寸 (直徑x高) | Φ66x96 mm | |
重量 | 212g | |
說明：雷達工作頻段為80GHz，測距的范圍40米為最大測量范圍，根據物體RCS的大小，探測距離的最大值會有偏差。
雷達出廠默認配置兼容ASCII\MODBUS兩種協議，可自行根據相應指令切換協議模式。
