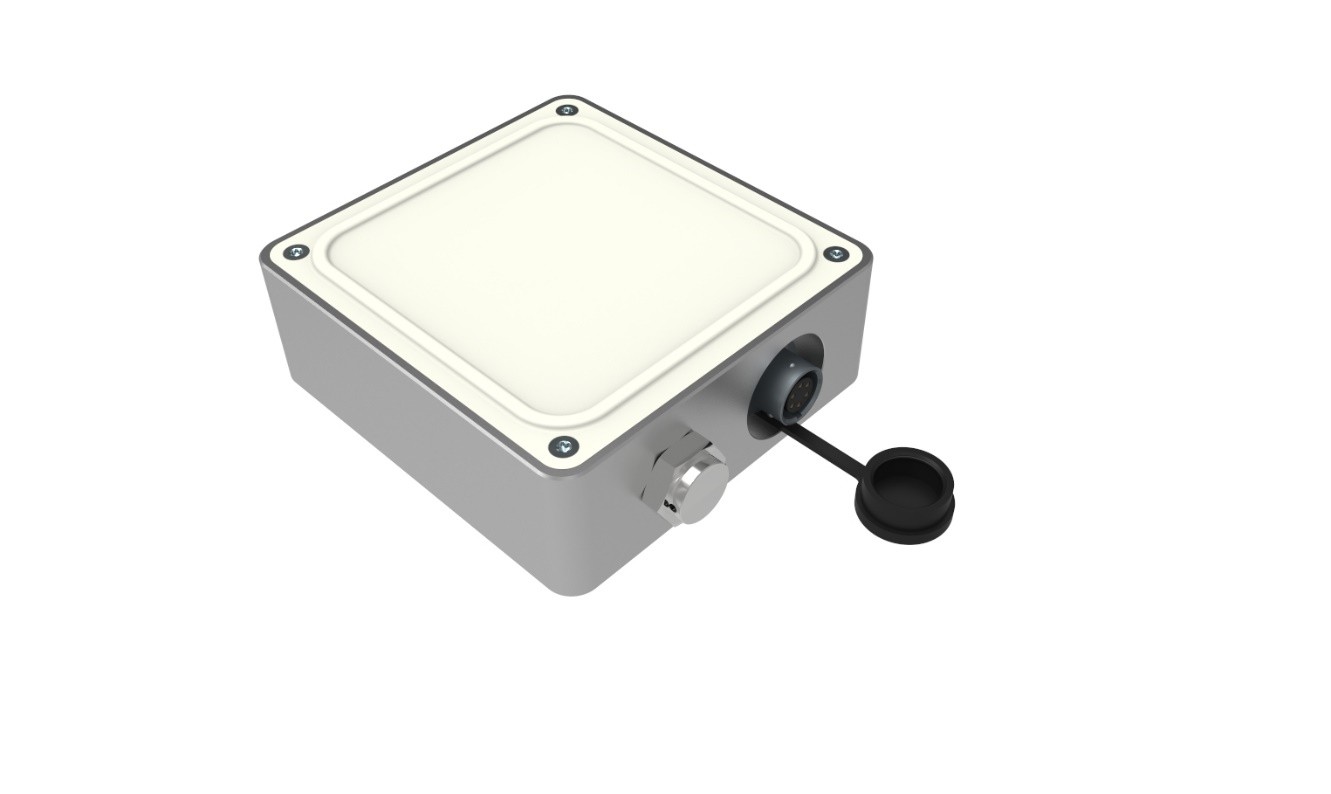

用途：DJ-4002雷流速儀（24Ghz）是一款集成微帶天線，射頻電路及信號處理電路的雷達流速儀，直接輸出目標的速度信息，用于河道及地下管網流速測量。雷達采用德國進口集成芯片，前置低噪聲放大器，超高靈敏度。
技術規格：
DJ-4002 雷達流速儀（24Ghz） | ||
測量參數 | 河道/地下管網水體流速 |
|
測量精度 | ±0.01m/s | |
量程 | 0.1-20m/s | |
分辨率 | 0.01m/s | |
流速方向識別 | 雙向自動識別（可配置過濾） | |
測量時間 | 1 次/s | |
供電和通訊： | ||
電源供應器 | 9-24 VDC（典型值為12V，極限電壓為36V） | |
耗電 | 100mA@12V | |
線纜 | 接口為六芯航空插頭； 紅色：VCC、黑色：GND、藍/綠：485+、棕/黃：485- | |
波特率 | 9600（可調） | |
通訊協議 | RS485傳輸，兼容ASCII\MODBUS兩種協議，可自行根據相應指令切換協議模式。 | |
發射 | ||
頻率范圍 | 24GHz | |
輻射功率EIRP | 20dBm | |
天線： | ||
發射天線增益 | 18.5dB | |
接收天線增益 | 18.5dB | |
發射天線輻射角度(3dB) | ±6 deg ±12 deg | |
發射天線輻射角度(3dB) | ±6 deg ±12 deg | |
工作環境： | ||
工作溫度 | 最高85℃ | |
存儲溫度 | 最高125℃ | |
尺寸規格： | ||
儀器尺寸 | 94mm×99mm×35mm | |
